数控型钢等离子切割机的操作步骤讲解

发表时间:2021-03-29 10:06

数控型钢等离子切割机是山东凯斯锐智能装备有限公司专业生产的全自动型材切割设备,深受钢结构、海洋工程等行业的高度认可。可完成H型钢、槽钢、角钢的自动上下料及智能切割、输出等工艺。

数控型钢切割机操作步骤:
首先,需要把准备切割的型材摆放到储料区;
第二,操作人员通过远程站控制液压系统,操作横移机把型材顶升及送料到切割辊轮架上;
第三,型材输入端配置3组液压侧推装置,把型材推到定位轮;
第四,操作人员通过系统控制软件调入程序,夹钳实现自动完成高度定位、前进探测型材,液压自动启动夹紧型材;
第五,型材自动输送进入切割站,通过切割站进料区光电检测判断切割起点位置,同时型材侧压和下压装置启动。

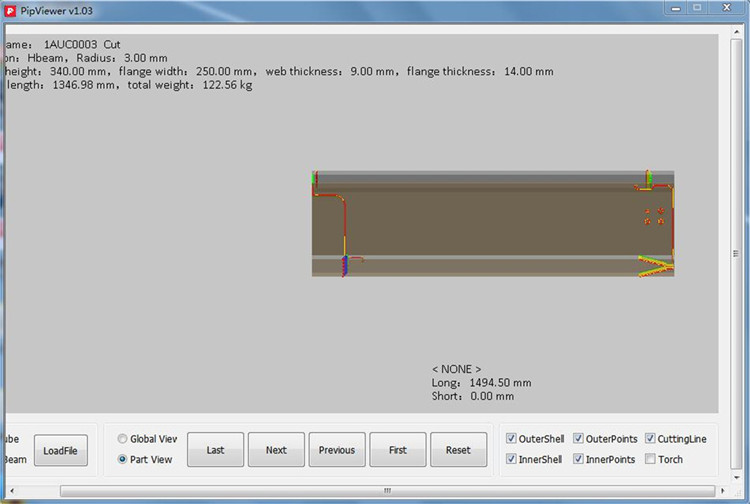

第六,主控制分为机器人系统控制和型材自动上下料采用人机界面触摸屏完成各部分的操作,通过三维图形预览观察切割工件的轨迹和度;
第七,程序启动执行切割代码,自动完成型材激光扫描及形位偏差数据处理,然后开始自动完成左端腹板锁口、翼板坡口及开孔切割;
第八,夹钳站伺服自动送料到右端切割点(实现尾部25MM余料切割),夹钳张开退到安全点开始激光扫描检测,完成腹板异形口及翼板单双面坡口切割;
第九,成品型材自动输出,通过远程站控制横移机把型材送到出料储放区。

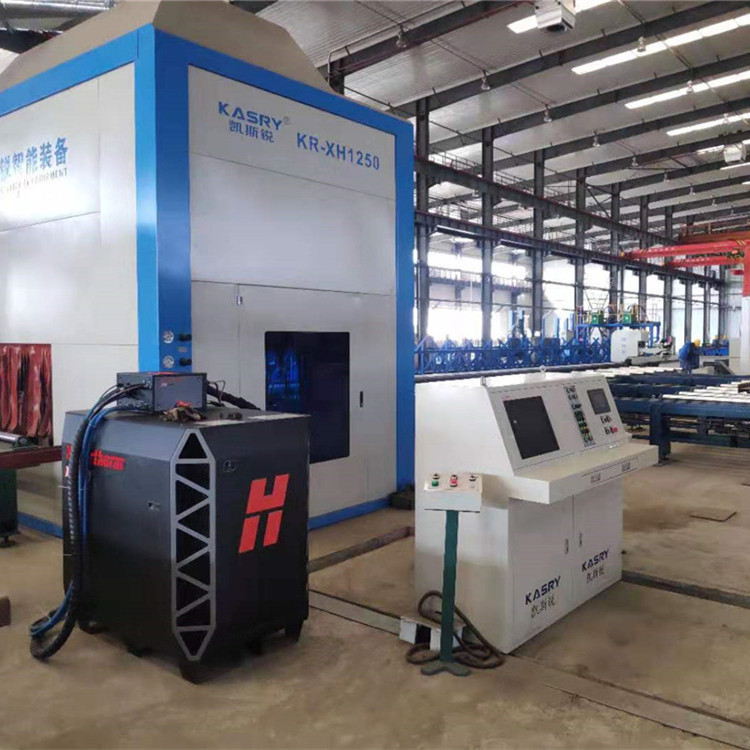

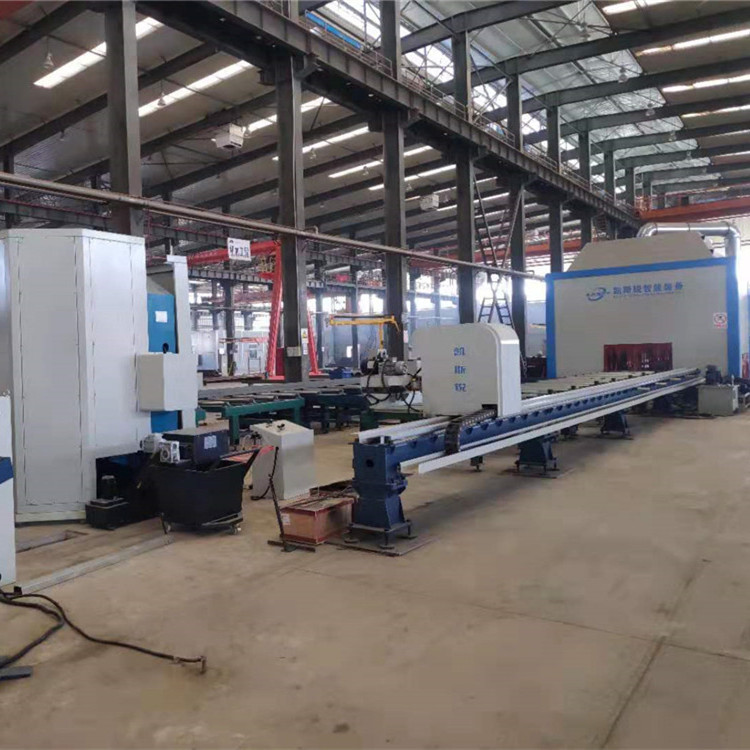

图片3.jpg图片4.jpg现场操作图库编辑功能,通过对话窗口输入参数直接生成切割代码。

1)截断共边及断点切割工艺。

2)单双坡口及K坡口切割工艺。

3)可以根据客户需求定制开发。

4H型钢切割机解决等离子切割厚壁50MM型材K坡口等离子穿孔切割局限切割。
